DOW-UAP-D132, AAWSAP DIRD, הנעה חללית מתקדמת המבוססת על הנדסת ואקום (מטריקת מרחב-זמן), מרץ 2010
DOW-UAP-D132_AAWSAP-DIRD-Advanced-Space-Propulsion-Based-on-Vacuum-Spacetime Metric-Engineering-March-29-2010.pdf
תצוגות מהעמודים הראשונים של המסמך · בקובץ אין תמונה / רישום / קטע עיתונות.
// אין תצוגות מקדימות
הקובץ אינו מכיל תוכן ויזואלי שזוהה (תמונה / קליפינג / רישום). תוכן המסמך זמין דרך ה-OCR למטה ובהורדת המקור.
// הערת המראה
// מה תמצאו כאן?
// תקציר רשמי
מסמך זה הוא מסמך עזר מודיעיני ביטחוני (DIRD), פורמט עזר טכני שבו השתמשה סוכנות המודיעין הביטחוני (DIA) כדי לתעד ידע בסיסי בנושא מסוים לשימוש אנליטי עתידי. מוטב להבין מסמכי DIRD כתוצרי עזר וסינתזה ולא כמחקר מקורי. זהו אחד מ-38 מסמכי DIRD שהופקו במסגרת תוכנית יישומי מערכות נשק תעופתיות-חלליות מתקדמות (AAWSAP) בין 2009 ל-2011. מאחר שהיקפה של AAWSAP התיר מגוון רחב של נושאים תומכים, לא כל מסמך DIRD בסדרה עוסק ישירות במערכות תעופה וחלל או בהערכת איומים עתידיים. הסיכום שלהלן משקף את היקפו ואת מסגרתו של ה-DIRD בעת כתיבתו, ואין לקרוא אותו כמרמז על תיקוף עכשווי של המושגים הנדונים. DIRD זה בוחן את רעיון הנדסת הוואקום או הנדסת מטריקת המרחב-זמן: האפשרות שטכנולוגיה עתידית בלתי מוגדרת תוכל לשנות את מבנה המרחב-זמן בדרכים שימושיות להנעה, להפקת אנרגיה או למסע מהיר ביותר למרחקים ארוכים. תוך שימוש בתורת היחסות הכללית כמסגרת בלתי תלויה במודל, הוא חוקר את ההשפעות הפיזיקליות שהיו נובעות תיאורטית אילו ניתן היה לחולל שינויי מטריקה כאלה באופן מלאכותי, כולל שינוי בקצב הזמן, שינויים במסה האפקטיבית, התפשטות אור משתנה, השפעות דמויות כבידה והנעת עיוות (warp drive). המסמך אינו מציע כל מנגנון לחולל השפעות אלה, ומתייחס לתוצאות פיזיקליות אלה כתוצאה מונחת של מניפולציה במרחב-זמן ולא כתוצר של נתיב הנדסי מעשי. הוא גם מדגיש כי דרישות האנרגיה שהתאוריה הנוכחית צופה ליצירת השפעות כאלה חורגות בהרבה מהיכולת הטכנולוגית הקיימת. בוצעו השמטות כדי להגן על זהות עדי ראייה, מיקומי מתקנים ממשלתיים, או מידע פוטנציאלית רגיש על אתרים צבאיים שאינם קשורים ל-UAP. לא בוצעו השמטות בקבצים שפורסמו תחת הנחיית הנשיא טראמפ בנוגע למידע על טבעם או קיומם של מפגשים שדווחו כ-UAP או תופעות נלוות.
הצגת המקור באנגלית
// סיכום מורחב
DOW-UAP-D132 הוא מסמך עזר מודיעיני ביטחוני (DIRD) בן 12 עמודי גוף בשם "הנעה חללית מתקדמת המבוססת על הנדסת ואקום (מטריקת מרחב-זמן)", שהוכן עבור סוכנות המודיעין הביטחוני (DIA) במסגרת תוכנית AAWSAP, ולפי נתוני הרשומה הוא מתוארך ל-29 במרץ 2010. המחבר מזוהה רק בכינוי AAP Person 57. המסמך הוא סקירה תאורטית בשפה של "תורת היחסות הכללית למהנדסים": הוא שואל מה היה נראה לצופה מבחוץ אילו טכנולוגיה עתידית הייתה מסוגלת לשנות את מבנה המרחב-זמן סביב כלי טיס, ומרכז את התשובות בטבלה אחת של שבע השפעות פיזיקליות.
רקע
לפי עמוד השער, המסמך הוכן בידי חטיבת תמיכת הרכש (DWO-3) של משרד ההתרעה הביטחוני (Defense Warning Office), באגף לניתוח של ה-DIA. בהערה המנהלית נכתב שזהו אחד מסדרת דוחות טכנולוגיה מתקדמת שהופקו בשנת הכספים 2009 בתוכנית שהמסמך מכנה AAWSA (Advanced Aerospace Weapon System Applications), ושפניות בנוגע אליו יש להפנות למנהל התוכנית, ששמו מוחלף בכינוי AAP Person 1, בכתובת ATTN: CLAR/DWO-3, בניין 6000, וושינגטון. בראש כל עמוד ובתחתיתו מופיע הסימון UNCLASSIFIED//FOR OFFICIAL USE ONLY, ובשער מופיעה גם אזהרת זכויות יוצרים האוסרת הפצה נוספת של התצלומים בפרסום.
התיאור הרשמי מסביר שמסמכי DIRD הם תוצרי עזר וסינתזה ולא מחקר מקורי, ושהם אינם מעידים על תיקוף עכשווי של המושגים הנדונים. הגישה של המסמך עצמו היא "בלתי תלויה במודל": הוא אינו מציע שום מנגנון ליצירת שינויי מרחב-זמן, אלא מניח שקיימת טכנולוגיה שמסוגלת "להנדס" את המטריקה ובודק רק את התוצאות.
מה כתוב במסמך
הקדמה
ההקדמה פותחת בכך שבתכנון ארוך הטווח של חקר החלל עלה הרעיון שהחלל הריק עצמו, הוואקום הקוונטי או מטריקת המרחב-זמן, עשוי להיות מהונדס כך שיספק אנרגיה ודחף לחלליות. המחבר מציין שהמושג "הנדסת ואקום" הופיע לראשונה בספרות הפיזיקה המרכזית בספר הלימוד של חתן פרס נובל ט"ד לי (T. D. Lee), ומצטט ממנו: "השיטה הניסויית לשינוי תכונות הוואקום יכולה להיקרא הנדסת ואקום... אם אכן נוכל לשנות את הוואקום, ייתכן שניתקל בתופעות חדשות, בלתי צפויות לחלוטין". הוא מביא גם ציטוט ארוך מספרו של פרנק וילצ'ק (Frank Wilczek), "The Lightness of Being", שלפיו התפיסה שהחלל הוא "המציאות הראשונית שהחומר הוא ביטוי משני שלה" היא כיום התפיסה המנצחת.
כבר בהקדמה מודגשים המכשולים: בתהליכי ואקום קוונטי עדיין לא הובהרו מגבלות תרמודינמיות ואנרגטיות, הרכיבים האנרגטיים בעלי פוטנציאל תועלת הם כנראה מבנים של אורך גל קצר מאוד ותדר גבוה, ובשינוי מטריקת המרחב-זמן צפיפויות האנרגיה הנדרשות לפי התאוריה הנוכחית גבוהות "בסדרי גודל רבים" ממה שהנדסה קיימת מסוגלת להשיג.
פרק I - גישת טנזור המטריקה
המחבר מגדיר את הגישה כגישת "שמיים כחולים" (Blue Sky) ומציג את הכלי המתמטי: טנזור המטריקה, המתאר כיצד נמדדים מרווחים במרחב-זמן. הוא מציג את אלמנט הקו במרחב-זמן שטוח (מינקובסקי) בקואורדינטות קרטזיות וכדוריות, ואחר כך דוגמאות למרחב-זמן משונה: פתרון שוורצשילד למסה כדורית, פתרון רייסנר-נורדסטרום למסה טעונה, ופתרונות קר וקר-ניומן למסה מסתובבת. לפי המסמך, השפעת המטען על המטריקה הפוכה בסימנה להשפעת המסה, תופעה שבספרות כונתה "דחייה אלקטרו-כבידתית". המשוואות עצמן כמעט אינן קריאות בסריקה.
פרק II - שבע ההשפעות הפיזיקליות וטבלה 1
בפרק זה נבנית טבלה 1, "השפעות המטריקה על תהליכים פיזיקליים במרחב-זמן משונה, כפי שהן מתפרשות בידי צופה מרוחק". הטבלה משווה בין מצב טבעי ליד מסה כוכבית לבין מטריקה מהונדסת:
- זמן: ליד מסה כוכבית תהליכים ושעונים מאטים; במטריקה מהונדסת הם מואצים. הדוגמה במסמך: פרק זמן של 10 שניות במרחב לא משונה ייחשב מבפנים כ-5 שניות.
- תדר: ליד מסה, הסטה לאדום; במטריקה מהונדסת, הסטה לכחול.
- אנרגיה: מצבי אנרגיה יורדים או עולים בהתאם.
- מרחב: ליד מסה עצמים (למשל סרגלים) מתכווצים; במטריקה מהונדסת הם מתרחבים.
- מהירות האור: ליד מסה האור נראה מבחוץ איטי מ-c; במטריקה מהונדסת הוא, וכלי טיס שמצייתים לנוסחאות דומות, נראים מהירים מהאור.
- מסה אפקטיבית: עולה ליד מסה, יורדת במטריקה מהונדסת.
- כבידה: "כבידתי" לעומת "אנטי-כבידתי".
המחבר מוסיף שמבחינה הנדסית אפשר לתאר את כל ההשפעות האלה כמקדם שבירה משתנה של הוואקום, המתבטא בשינוי של החדירות המגנטית והפרמיטיביות החשמלית של החלל, ומפנה לספרות על מודלים של מקדם שבירה בתורת היחסות ועל עדשות כבידתיות.
פרק III - המשמעות לכלי טיס מתקדמים
זהו החלק שבו הטבלה מתורגמת לתיאור של מה שצופה חיצוני היה רואה סביב "כלי טיס של טכנולוגיה אקזוטית":
- האטת זמן: אדם ששהה בשדה כזה היה מגלה בשובו שעבר יותר זמן ממה שהוא יכול להסביר מניסיונו.
- האצת זמן: בתוך האזור המשונה, הזמן בחוץ היה נראה כהילוך איטי, וקולות הסביבה עשויים להיעלם משום שהם מוסטים אל מתחת לתחום השמיעה. מסלול טיסה שנראה מבחוץ "פתאומי", עם האצות ובלימות חדות, היה מורגש בתוך הכלי כמתון בהרבה.
- הסטה לכחול: ספקטרום החום האינפרה-אדום של הכלי עשוי לעלות לתחום הנראה ולגרום להתבהרות (איור 1).
- "הקשחה": עליית אנרגיות הקשר של האטומים הייתה גורמת לחומר הכלי להיראות מוקשח, כך שהוא יכול, למשל, לפגוע במים במהירות גבוהה בלי נזק נראה.
- גודל: כלי גדול ומרווח מבפנים עשוי להיראות לצופה חיצוני קטן יחסית.
- מהירות: כלי שמתקרב למהירות האור במסגרת שלו עשוי להיראות מבחוץ נע במהירות על-אורית, בלי להפר את מגבלת מהירות האור בתוך האזור. זה הבסיס לדיון בהנעת עיוות ובחורי תולעת בספרות.
- השפעות של מקדם שבירה: גבולות לא חדים ו"גליות" כמו אוויר חם מעל קרקע מדבר, אלומת אור שמתעקמת או "נקטעת באמצע החלל", שינויים נראים בגודל או בצורה, והיעלמות פתאומית ("הסוואה" או "כבייה"), שלפי המסמך תואמת עדשות כבידתיות חזקות, אף שקיימות גם אפשרויות טכניות אחרות כמו מטא-חומרים.
- מסה אפקטיבית מופחתת: הייתה מקטינה את ההשפעה של שינויי תנועה חדים על הנוסעים.
תת-הפרק על כבידה והנעה מתאר את מטריקת "הנעת העיוות" של אלקוביירה (Alcubierre): התרחבות המרחב מאחורי החללית והתכווצותו לפניה, כך שהחללית "גולשת על גל" של גאומטריית המרחב-זמן (איור 3). לפי המסמך, בפתרון זה התאוצה שחווים בחללית היא אפס ואין התארכות זמן, אך יישומו מחייב "בועת עיוות" שנוצרת משכבה דקה של חומר אקזוטי בעל אנרגיה שלילית או לחץ שלילי, והדרישות הטכניות לכך "לא צפויות להתממש בעתיד הנראה לעין".
פרק IV - דיון
בסיכום כותב המחבר שהמסמך שקל את האפשרות, "ואף הסבירות", שטכנולוגיות תעופה וחלל עתידיות ינועו לכיוון מניפולציה של מבנה המרחב-זמן, ושקיימת ספרות ענפה בכתבי עת פיזיקליים מובילים בנושא. העמודה הימנית של טבלה 1 מתוארת כמאפייני "כלי אידיאלי למסע בין-כוכבי": מהירות על-אורית, חומרים מוקשחים, מסה אפקטיבית מופחתת, מסגרת זמן מואצת המאפשרת שינויי מסלול מהירים בלי מאמץ פנימי חריג, ויצירת כוחות דמויי כבידה. המחבר מסכם שבשלב הנוכחי "מוקדם מדי אפילו לנחש" אסטרטגיה מיטבית, ושרק חקירה קפדנית תאפשר הערכה נכונה של האפשרויות. המסמך מסתיים ברשימה של 22 הפניות, ביניהן מאמרו של אלקוביירה, מאמרים של מוריס ות'ורן על חורי תולעת, ספרו של ויסר וקובץ המאמרים Frontiers of Propulsion Science משנת 2009.
פרטים בולטים
- המסמך כולו בנוי סביב טבלה אחת של שבע השפעות, המשווה בין מרחב-זמן ליד כוכב לבין מרחב-זמן "מהונדס".
- דוגמה מספרית אחת בלבד בגוף הטקסט: 10 שניות מבחוץ לעומת 5 שניות מבפנים.
- המסמך מקשר במפורש בין התאוריה לבין תיאורים מוכרים של עב"מים: האצות חדות, התבהרות, כלי שנראה קטן מבחוץ, פגיעה במים בלי נזק, והיעלמות פתאומית.
- הוא טוען שבתוך האזור המשונה קולות חיצוניים עשויים להפסיק להישמע, ושמי ששהה בו עשוי לגלות "זמן חסר".
- מוצגים ערכי החדירות המגנטית והפרמיטיביות של הוואקום כבסיס לתיאור הנדסי של "מקדם שבירה של החלל".
- לצד הדיון האופטימי המסמך חוזר ומדגיש שדרישות האנרגיה גבוהות בסדרי גודל רבים מהיכולת הקיימת.
מה לא נמצא במסמך
- המסמך אינו מזכיר אף תצפית, עד או אירוע. אין בו כל קשר ללאס וגאס, המופיעה כמיקום בנתוני הרשומה; הכתובת היחידה בו היא כתובת ה-DIA בוושינגטון.
- אין בטקסט תאריך כתיבה. התאריך 29 במרץ 2010 לקוח מנתוני הרשומה, ואילו ההערה המנהלית מדברת על סדרה שהופקה בשנת הכספים 2009.
- שם המחבר ושם מנהל התוכנית הוחלפו בכינויים AAP Person 57 ו-AAP Person 1.
- רוב המשוואות, כולל משוואות 4 עד 7 שהטקסט מפנה אליהן, אינן קריאות בסריקה, וכך גם חלק מתאי טבלה 1 ואיורים 1 עד 3. חלק מהפניות הספרות נקטעו.
- ההפניות הפנימיות במסמך אינן עקביות: הוא מבטיח לדון במשמעות ההשפעות "בפרק IV" אך עושה זאת בפרק III, ובפרק III נכתב "כמו בפרק III".
- המסמך אינו מציע מנגנון, מקור אנרגיה או ניסוי, ומשאיר פתוחה את השאלה המרכזית שהוא עצמו מציב: מהם המקורות שיכולים לייצר מטריקה כזו.
מונחים
- DIRD: מסמך עזר מודיעיני ביטחוני (Defense Intelligence Reference Document).
- מטריקה (טנזור המטריקה): הגודל המתמטי בתורת היחסות הכללית שקובע כיצד נמדדים מרחקים ופרקי זמן במרחב-זמן.
- מרחב-זמן מינקובסקי: מרחב-זמן שטוח, ללא כבידה.
- הסטה לאדום/לכחול: ירידה או עלייה בתדר הקרינה כפי שהיא נמדדת בידי צופה.
- הנעת עיוות (warp drive) של אלקוביירה: פתרון של משוואות איינשטיין שבו המרחב מתכווץ לפני החללית ומתרחב מאחוריה.
- חומר אקזוטי: לפי המסמך, שדה קוונטי בעל אנרגיה שלילית או לחץ שלילי.
// תוכן המסמך - תרגום
בלתי מסווג // [הסימון „לשימוש רשמי בלבד" מחוק]
הנעה חללית מתקדמת המבוססת על הנדסת ואקום (מטריקת המרחב-זמן)
הוכן על ידי:
אגף תמיכה ברכש (DWO-3)
המשרד להתרעה ביטחונית
מנהלת הניתוח
סוכנות הביון הביטחונית (DIA)
מחבר: AAP Person 57
הערה מנהלית
אזהרת זכויות יוצרים: אין להפיץ הלאה את התצלומים שבפרסום זה.
מוצר זה הוא אחד מסדרת דוחות טכנולוגיה מתקדמת שהופקו בשנת הכספים 2009 במסגרת תוכנית יישומי מערכות נשק אווירו-חלליות מתקדמות (AAWSA) של המשרד להתרעה ביטחונית בסוכנות הביון הביטחונית. הערות או שאלות בנוגע למסמך זה יש להפנות אל AAP Person 1, מנהל תוכנית AAWSA, סוכנות הביון הביטחונית, ATTN: CLAR/DWO-3, בניין 6000, וושינגטון.
בלתי מסווג // [הסימון „לשימוש רשמי בלבד" מחוק]
תוכן העניינים
הנעה חללית מתקדמת המבוססת על הנדסת ואקום (מטריקת המרחב-זמן)
הקדמה ומבוא
I. שינוי המרחב-זמן - גישת טנזור המטריקה
II. השפעות פיזיקליות כפונקציה של מקדמי טנזור המטריקה
מרווח זמן, תדר, אנרגיה
מרווח מרחבי
מהירות האור באזורים שבהם שונה המרחב-זמן
מידול מקדם השבירה
מסה אפקטיבית באזורים שבהם שונה המרחב-זמן
III. משמעותן של ההשפעות הפיזיקליות לטכנולוגיות של כלי טיס אווירו-חלליים מתקדמים כפונקציה של מקדמי טנזור המטריקה
שינוי הזמן
שינוי המרחב
מהירות האור/כלי הטיס באזורים שבהם שונה המרחב-זמן
השפעות מקדם השבירה
מסה אפקטיבית באזורים שבהם שונה המרחב-זמן
השפעות כבידה/אנטי-כבידה/הנעה
IV. דיון
איורים
איור 1. הסטה לכחול של ספקטרום ההספק של קרינת החום האינפרא-אדומה
איור 2. כיפוף אור באזור שבו שונה המרחב-זמן
איור 3. מבנה המטריקה של הנעת העיוות (warp drive) של אלקובייר
טבלאות
טבלה 1. השפעות המטריקה על תהליכים פיזיקליים במרחב-זמן משונה...
+ // המקור באנגלית
// Excerpt (first ~3,000 chars)

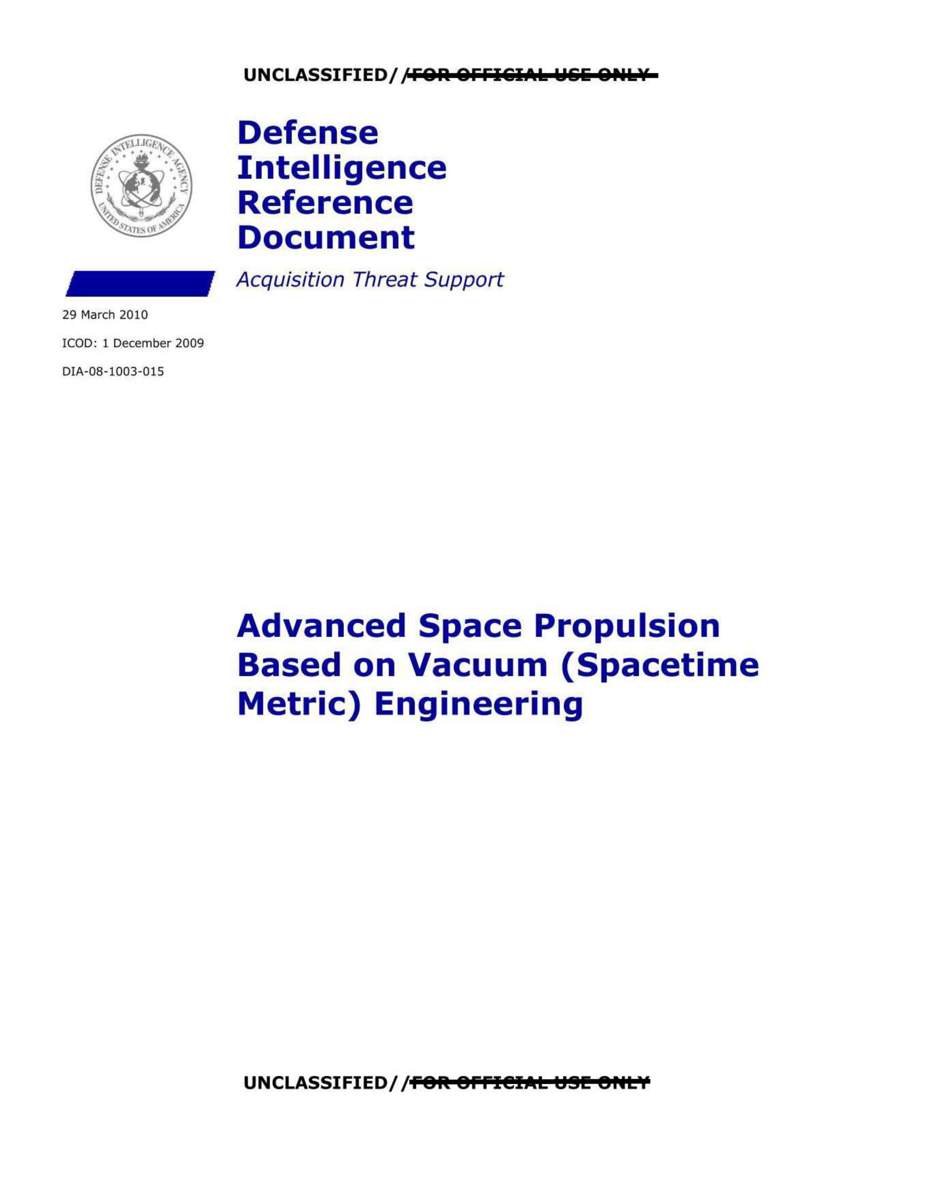

UNCLASSIFIED/ /-6R-OFF26EAE-USE-ONES
Advanced Space Propulsion based on Vacuum (Spacetime
Metric) Engineering
Prepared by:
Acquisition Support Division (DWO-3)
Defense Warning Office
Directorate for Analysis
Defense Intelligence Agency
Author:
AAP Person 57
Administrative Note
COPYRIGHT WARNING: Further dissemination of the photographs in this publication is not authorized.
This product is one in a series of advanced technology reports produced in FY 2009
under the Defense Intelligence Agency, Defense Warning Office’s Advanced Aerospace
Weapon System Applications (AAWSA) Program. Comments or questions pertaining to
this document should be addressed tofRAP Person t ———} AAWSA Program
Manager, Defense Intelligence Agency, ATTN: CLAR/DWO-3, Bldg 6000, Washington,
UNCLASSIFIED / [POR OPPICTAL USE ONTT
Contents
Advanced Space Propulsion Based on Vacuum (Spacetime Metric) Engineering ....iii
Preface And INtroduction ......ccsccceceeseenseneeeceeeceseenseeneneeeseeneenueusneueeeeeeueneuensnensnensnense iii
I. Spacetime Modification — Metric Tensor Approach .......cccsccceeeueeseesucenenensuenenensenans 1
II. Physical Effects as a Function of Metric Tensor Coefficients .......cccsccssscsseenenensees 2
Time Interval, Frequency, Emery ......:cscscscseseceeececeneaeaeeueceeeeeeeeueeaeeeasecerseeneceenenss 3
Spatial INtSCVAL ccwssscssivaraieerceeevcdacdecawwen anevada iesieveiaceawanewasaeininieveiawiiel 4
Velocity of Light in Spacetime-Altered REGIONS ......cccseseeenseseenseensneeeeeeueuenenenans 4
Refractive Index MOCeLING ....cccssecsececeeeececeeeseneeneeeeusneeeeeeuaneneaeuenenseeaenenensauanens 5
Effective Mass in Spacetime-Altered ReGiOMS ......sssccscssenecenenseessecseucecueuseceeesnes 6
III. Significance of Physical Effects Applicable to Advanced Aerospace Craft
Technologies as a Function of Metric Tensor Coefficients. ..........::sscesscesseeseeececeeeenes 6
Time Alteration .....cccccceeeeenseeneenenens siceeuccwauuavaseasusneusuussveuuaes len cusacnuause salesannouneceneren 6
Spatial Alteration sensiicccicisics caeeeine eisai hase eine ee cee 8
Velocity of Light/Craft in Spacetime-Altered REGIONS ........ccscsssesseesecerseneusesseeeees 8
Refractive Index Effects .......cssscsesccscescecscecsccenscececessseucucnsucnenececessscusususucaeneaecensser 9
Effective Mass in Spacetime-Altered REGIONS ......cccsccnssssceseccusescnsuseusenceeuseunneneanes 9
Gravity/Antigravity/ Propulsion Effects.......c.c.cscscseeeseeeseeeeeeeeeeeseeeeeeeseeeseueeeeesens 10
IV: DISCUSSION siissiiscisssscicaisnctacencccccceciccsassscescscncsecsaavecestacaevenstedstensteseveassonsisenvensdeans 11
Figures
Figure 1. Blueshifting of Infrared Heat Power Spectrum..... TCT ere eT ee 7
Figure 2. Light-Bending in a Spacetime-Altered ReiGOM .........cscsseseeseseseeseeeeneeseeeeees 9
Figure 3. Alcubierre Warp Drive Metric Structure .......ccccscseeeceseceeeececeeeesueneeeusesenans 11
Tables
Table 1. Metric Effects on Physical Processes in an Altered Spacetim…
